Umieść prawdziwą mapę w swojej aplikacji bez kontrolki przeglądarki i bez linijki JavaScriptu. sgcMaps sam rysuje kafelki rastrowe i wektorowe, dodaje warstwy z serwerów WMS i WMTS, pokazuje tysiące zgrupowanych znaczników, trasy i strefy, geokoduje adresy i działa dalej offline z lokalnymi kafelkami i routerem offline.
Osiemnaście funkcji, każda z prawdziwym API i tematem pomocy.
Kontrolka mapy sama rysuje każdy kafelek, z serwera kafelków, usługi WMS lub WMTS, źródła wektorowego lub plików na dysku.
Kafelki i dane mapy
Większość komponentów map opakowuje widok webowy i bibliotekę JavaScript, więc twoja aplikacja desktopowa musi dostarczać przeglądarkę. sgcMaps tego nie robi. TsgcVCLMap i TsgcFMXMap pobierają, buforują i rysują kafelki na własnym płótnie, obsługują powiększanie kółkiem myszy i przeciąganie, a zdarzenia zgłaszają jak zwykłe zdarzenia Delphi. Twoja mapa jest natywną kontrolką jak każda inna: dokuje się, korzysta z motywu formularza i debuguje się jak reszta twojego kodu. Nie ma dodatkowego procesu do wdrożenia ani zabezpieczenia, a mapa zachowuje się tak samo na każdej maszynie, na której działa twoja aplikacja.
Layers zawiera jeden lub więcej elementów TsgcMapLayer, każdy z własnym TileSourceTypeTsgcFMXMap działa w systemie Windows od Delphi XE6 oraz w systemach macOS, iOS i Android od Delphi 10.4SgcMapControl dla WinForms, TsgcWpfMap dla WPF, TsgcAvaloniaMap dla Avalonia 12 i MapView bez interfejsu współdzielą jeden silnik
Kafelki i dane mapy

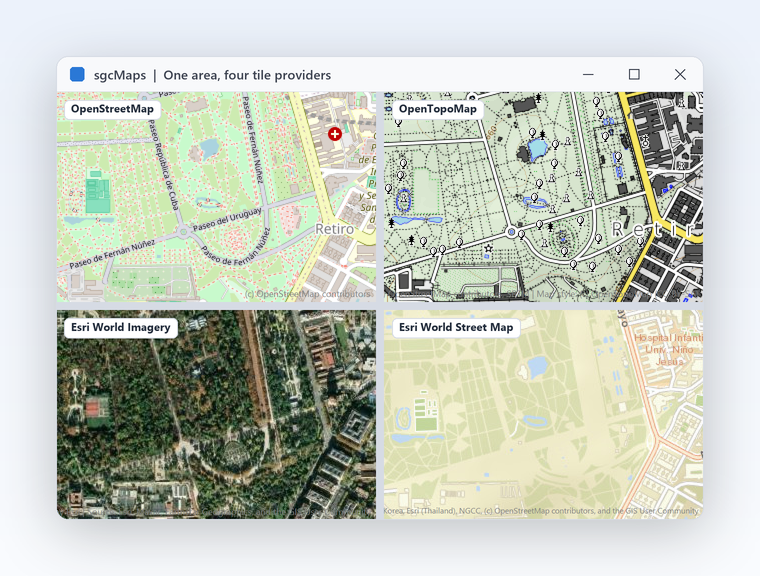

Wybór mapy bazowej nie powinien oznaczać czytania dokumentacji serwera kafelków. Ustaw Provider w warstwie i wywołaj sgcMapApplyProvider: warstwa dostaje szablon URL, maksymalne powiększenie i tekst atrybucji tego dostawcy. OpenStreetMap, OpenTopoMap, Esri World Imagery i Esri World Street działają bez klucza. MapTiler, Thunderforest i Stadia wymagają twojego własnego klucza API. Twój własny serwer kafelków jest o jeden szablon URL dalej. Każda warstwa ma własnego dostawcę, więc warstwa satelitarna i uliczna mogą być na jednej mapie, a użytkownik przełącza je na samej mapie.
mtpOpenStreetMap, mtpOpenTopoMap, mtpEsriWorldImagery, mtpEsriWorldStreetmtpMapTilerStreets, mtpMapTilerSatellite, mtpThunderforestCycle, mtpThunderforestTransport, mtpStadiaAlidadeSmoothmtpCustom z URLTemplate czyta dowolny serwer {z}/{x}/{y}ShowLayerSwitcher umieszcza na mapie przycisk warstw
Kafelki i dane mapy

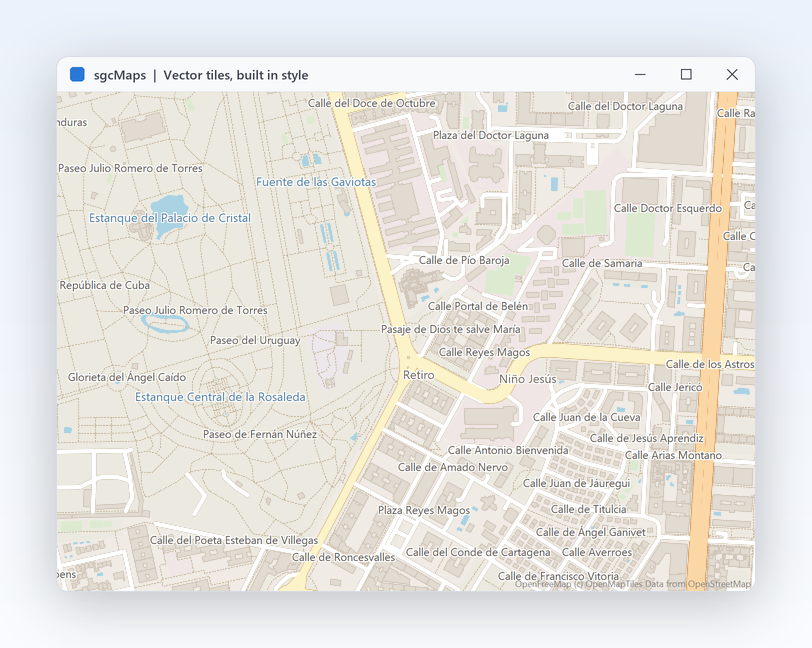

Kafelki rastrowe się rozmywają przy skalowaniu, a każda zmiana stylu oznacza nowe obrazy z serwera. Przy kafelkach wektorowych kontrolka dostaje geometrię i sama rysuje drogi, wodę, budynki i etykiety, więc tekst pozostaje wyraźny na ekranach o wysokim DPI i w eksportowanych obrazach. Wskaż warstwie serwer Mapbox Vector Tile i zostaw VectorStyleFile puste, aby użyć wbudowanego stylu, albo wczytaj plik stylu MapLibre lub Mapbox GL, aby dopasować go do swojej marki. Warstwy wektorowe działają tak samo w kontrolce VCL i FireMonkey.
mtsVectorHTTP czyta serwer kafelków wektorowych, od Delphi XE2mtsVectorMBTiles czyta lokalny plik wektorowy MBTiles (pakiet offline)mtsVectorPMTiles czyta kafelki wektorowe z archiwum PMTiles, pliku lokalnego lub adresu URL (pakiet offline)TsgcMapVectorStyle wczytuje styl przez LoadFromFile lub LoadFromJSONTsgcMapTileSource_MVT, w zwykłym kodzie DelphiKafelki i dane mapy
Miasta, przedsiębiorstwa użyteczności publicznej i urzędy kartograficzne publikują użytkowanie terenu, kataster i ortofotomapy jako usługi internetowe OGC, a nie jako kafelki z/x/y. Ustaw TileSourceType na mtsWMS lub mtsWMTS, a warstwa pobiera swoje obrazy z usługi, jako przezroczysta nakładka na mapie bazowej albo jako sama mapa bazowa. Czytniki capabilities wyświetlają warstwy oferowane przez usługę i konfigurują warstwę za Ciebie, dzięki czemu użytkownicy wybierają warstwę po tytule, zamiast wpisywać parametry żądania.
mtsWMS wysyła żądania GetMap WMS 1.3.0 lub 1.1.1, z Layers, Styles, ImageFormat i Transparent w opcjach WMS warstwymtsWMTS czyta usługi KVP i REST przez opcje WMTS warstwyTsgcMapWMSCapabilities i TsgcMapWMTSCapabilities wczytują dokument capabilities, a ApplyToLayer konfiguruje na jego podstawie warstwęOnTileError wraz z jego tekstemTileSourceType.Wms i TileSourceType.Wmts, z WmsCapabilities i WmtsCapabilitiesWe wszystkich wydaniach, także w bezpłatnym wydaniu Community, od Delphi 2009. Mapa pozostaje w układzie Web Mercator: warstwy WMS są żądane w EPSG:3857, warstwy WMTS wymagają zestawu macierzy kafelków Web Mercator, takiego jak GoogleMapsCompatible, a GetFeatureInfo nie jest obsługiwane.
Przeczytaj temat pomocyKafelki i dane mapy Tylko zarejestrowana
Technik w piwnicy, statek na morzu czy sieć hali produkcyjnej nie mogą zależeć od serwera kafelków. sgcMaps czyta kafelki z dysku dokładnie tak, jak czyta je z sieci. Nadaj warstwie CacheFolder, a każdy pobrany kafelek zostanie zachowany na następne uruchomienie. Dla kompletnego pakietu offline TsgcMapTileDownloader pobiera obszar i zakres powiększenia z wyprzedzeniem do folderu lub pliku MBTiles.
mtsFolder czyta folder z/x/y z kafelkami PNG lub JPEGmtsMBTiles czyta rastrowy plik MBTiles, od Delphi XE7 (FireDAC SQLite)CountTiles podaje rozmiar pobierania, zanim je zaczniesz; DelayMS i OnProgress utrzymują je grzeczne i widoczneCommunity czyta foldery kafelków z/x/y i zachowuje CacheFolder każdej warstwy. Pobieranie kafelków oraz pliki MBTiles i PMTiles należą do pakietu offline.
Przeczytaj temat pomocyKafelki i dane mapy Tylko zarejestrowana
Archiwum PMTiles zawiera kompletną piramidę kafelków w jednym pliku, który kopiujesz na laptopa lub umieszczasz na dowolnym statycznym serwerze WWW, bez serwera kafelków do uruchamiania. sgcMaps czyta archiwum z pliku lokalnego lub bezpośrednio z serwera WWW za pomocą żądań HTTP range i trzyma przeczytane katalogi w pamięci podręcznej, dzięki czemu przez sieć przesyłane są tylko widoczne kafelki.
mtsPMTiles dla archiwów rastrowych PNG i JPEG, mtsVectorPMTiles dla archiwów Mapbox Vector TileTileSourcePath przyjmuje nazwę pliku lub adres URL http albo httpsTsgcMapTileSource_PMTiles podaje zakres powiększenia, granice, środek i metadane archiwumesegece.sgcMaps dla .NETPMTiles należy do pakietu offline, tak jak MBTiles, więc jest w edycji Zarejestrowanej, a nie w bezpłatnej edycji Community.
Przeczytaj temat pomocyUmieść swoje dane na mapie, zachowaj ich czytelność na każdym poziomie powiększenia i wykonaj stojące za nimi obliczenia.
Znaczniki, kształty i geometria
Flota, sieć sklepów czy siatka czujników szybko zamienia się w chmurę nakładających się pinezek. Włącz grupowanie, a pobliskie znaczniki łączą się w jedną ponumerowaną bańkę, która ponownie się rozdziela przy powiększaniu, przeliczana na każdym poziomie powiększenia. Każdy znacznik ma własne okno, podpowiedź i ikonę, a kliknięcia, przeciągnięcia i kliknięcia grup docierają jako zdarzenia, więc mapa staje się częścią twojego procesu, a nie obrazkiem. Znaczniki można dodawać w pętli z twoich danych lub importować z plików GeoJSON, GPX i KML, a ClearMarkers resetuje je jednym wywołaniem.
MarkerOptions.Clustering z GridSize, MinClusterSize i ZoomOnClickPopupText, TooltipText i IconBitmap dla każdego znacznikaOnMarkerClick, OnClusterClick i OnMarkerDragEndBeginUpdate i EndUpdate wokół ładowania zbiorczego; FitToMarkers obejmuje je wszystkieMarkerAtScreen i ClusterAtScreen testują trafienie w dowolny piksel
Znaczniki, kształty i geometria

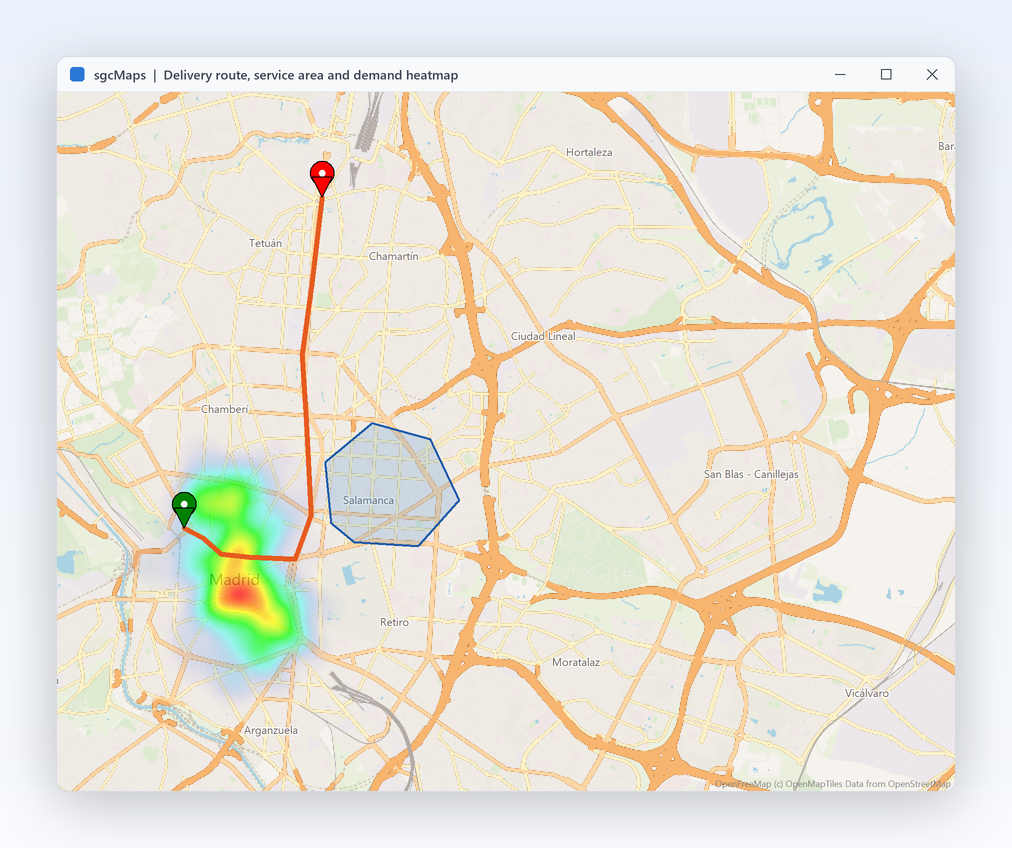

Większość ekranów z mapą potrzebuje czegoś więcej niż pinezek: zaplanowanej trasy dostawy, obszaru obsługiwanego przez magazyn, promienia wokół klienta, skąd pochodzą zamówienia. sgcMaps rysuje to wszystko jako elementy modelu mapy, w tych samych współrzędnych co twoje znaczniki. Kształty można uczynić edytowalnymi, więc użytkownik może przeciągać wierzchołki strefy myszą, a twój kod dostaje informację, gdy edycja się kończy. Etykiety umieszczają tekst we współrzędnej z własną czcionką, kolorem i tłem, co utrzymuje nazwy stref i numery tras przy mapie.
AddPolyline z liniami Dashed i GeodesicAddPolygon z AddHole, a także AddRectangle, AddCircle (RadiusMeters) i AddLabelEditable zgłaszają zmiany przez OnShapeEditedTsgcMapHeatmap przyjmuje punkty z wagami przez AddPoint oraz MaxIntensityZnaczniki, kształty i geometria
Czy ten pojazd jest wewnątrz strefy? Jak daleko jest najbliższy magazyn? Który punkt trasy jest najbliższy klientowi? Te pytania pojawiają się w każdej aplikacji z mapą i łatwo w nich o błąd blisko biegunów lub na dużych dystansach. Jednostka geometrii odpowiada na nie na sferze WGS84 zwykłymi funkcjami, które możesz też wywołać z usługi, bez żadnej mapy. Funkcje przyjmują zwykłe rekordy TsgcMapCoord, a sgcMapLatLonToPixel i sgcMapPixelToLatLon przeliczają między współrzędnymi ekranu i świata, gdy rysujesz własne nakładki.
sgcMapDistance w metrach, sgcMapInitialBearing i sgcMapDestinationPointsgcMapPointInPolygon i sgcMapPointInPolygonWithHoles dla geofencesgcMapNearestPointOnPolyline przyciąga pozycję do trasysgcMapGeodesicInterpolate i sgcMapSimplify dla gładkich, lekkich liniiZnajdź adresy i zaplanuj trasy z dostawcami online albo w pełni offline, bez klucza API.
Wyszukiwanie i wyznaczanie tras
Każdy dostawca geokodowania i tras ma własny format REST, klucze i dziwactwa. Komponenty usług je ukrywają: wybierasz dostawcę, ustawiasz klucz, gdy jest potrzebny, i wywołujesz te same metody, synchronicznie lub asynchronicznie. Przejście od jednego dostawcy do drugiego to zmiana właściwości, a nie przepisywanie, a wyniki wracają jako obiekty Delphi gotowe do umieszczenia na mapie. Każdy komponent dziedziczy po klasie bazowej TsgcMapService, więc ApiKey, UserAgent i LastError działają tak samo dla każdego dostawcy.
TsgcMapGeocoder: Nominatim, Google, HERE, Azure Maps, Mapbox, OpenRouteService i GeoapifyTsgcMapDirections: OSRM, OpenRouteService, Google Routes, HERE, Azure Maps, Mapbox i GeoapifyTsgcMapPlaces do autouzupełniania adresów, TsgcMapElevation i TsgcMapTimeZoneGeocodeAsync, GetRouteAsync i SuggestAsync utrzymują responsywność interfejsu; błędy docierają w OnErrorWyszukiwanie i wyznaczanie tras Tylko zarejestrowana
Routing online zawodzi dokładnie tam, gdzie używa się aplikacji terenowych, a każde żądanie może kosztować. Router offline wylicza trasy samochodowe, rowerowe i piesze na urządzeniu z grafu tras zbudowanego raz z wyciągu OpenStreetMap. Geokoder offline wyszukuje nazwy miejsc i odwrotnie geokoduje kliknięcie z indeksu GeoNames w SQLite. Oba działają bez sieci, bez konta i bez opłat za żądanie. Router i geokoder to komponenty niewizualne, więc usługa Windows lub narzędzie konsolowe może odpowiadać na żądania tras i adresów bez mapy na ekranie.
TsgcMapOfflineRouter odpowiada na GetRoute z grafu zbudowanego przez TsgcMapRouteGraphBuilder z .osm.pbfsgcMapAddRouteToPolylines rysuje wynik na mapieTsgcMapOfflineGeocoder z ReverseGeocode, na indeksie z TsgcMapGeoIndexBuilderCommunity korzysta z usług online; router i geokoder offline należą do pakietu offline.
Przeczytaj temat pomocyWymieniaj dane geograficzne z innymi narzędziami, renderuj mapy tam, gdzie nie ma ekranu, i zabierz mapę na telefon, do okna WPF lub okna Avalonia.
Pliki, renderowanie i urządzenia mobilne
Klienci przysyłają ślady z zegarka GPS, strefy narysowane w narzędziu GIS lub KML z innego systemu. sgcMaps czyta i zapisuje GeoJSON, GPX i KML prosto do modelu mapy, więc import to jedno wywołanie, a eksport drugie. Ślady GPX przychodzą ze statystykami i można je kolorować według wysokości, a czytnik strumieniowy przechodzi przez duże wyciągi OpenStreetMap bez wczytywania ich do pamięci. Eksporty używają tych samych funkcji w odwrotnym kierunku, więc strefy narysowane przez użytkownika na mapie można zapisać jako GeoJSON lub KML i otworzyć w innych narzędziach GIS.
sgcMapLoadGeoJSONFile i sgcMapSaveGeoJSONFile, od Delphi XE6TsgcMapGPX z TrackStats (TotalAscent, TotalDescent) i ColorByElevationsgcMapLoadKMLFile i sgcMapSaveKMLFilesgcMapGeoJSONAsText zwraca GeoJSON mapy jako ciąg znakówPliki, renderowanie i urządzenia mobilne
Publiczne dane geograficzne wciąż są dostarczane jako shapefile Esri, a przestrzenne bazy danych wymieniają geometrię jako Well Known Text. TsgcMapShapefile importuje punkty, linie i wielokąty shapefile wraz z jego tabelą atrybutów, dzięki czemu każdy znacznik może pokazać rekord, z którego pochodzi. WKT oraz EWKT zapisywany przez PostGIS są odczytywane i zapisywane, co jest najprostszym sposobem przeniesienia strefy między mapą a kolumną geometrii w bazie danych.
LoadFromFile czyta plik .shp wraz z plikami .shx, .dbf, .prj i .cpg; OnItem otrzymuje każdy wiersz atrybutów, a LabelField ustawia tekst okienka punktówOnTransform przekształci współrzędnesgcMapLoadWKT i TsgcMapWKT czytają POINT, LINESTRING, POLYGON, ich formy MULTI oraz GEOMETRYCOLLECTION, w stopniach lub metrach Web Mercator, a AsText zapisuje mapę z powrotemShapefileFormat i WktFormat z wywołaniem zwrotnym Transform
Pliki, renderowanie i urządzenia mobilne
Dokumenty dostawy z trasą, dzienny raport z dzisiejszymi incydentami, miniatura dla strony internetowej: wiele map nigdy nie jest pokazywanych w oknie. Ta sama kontrolka renderuje do PNG lub bitmapy bez bycia widoczną, z aplikacji konsolowej lub usługi Windows. Możesz sprawdzić, czy dotarł każdy kafelek, zanim wyślesz obraz, więc wolny serwer kafelków nigdy nie skończy jako szary kwadrat w dokumencie klienta. Renderowanie po stronie serwera używa tych samych warstw, znaczników i kształtów co kontrolka interaktywna, więc mapa zaprojektowana na ekranie wygląda tak samo w PNG.
SaveToPNG i SaveToPNGFile, od Delphi 2009RenderToBitmap i SaveToBMPFile dla twojego własnego potokuLastRenderMissingTiles zgłasza kafelki, które nie były dostępneMapView.RenderToPng działa też w systemie LinuxPliki, renderowanie i urządzenia mobilne
Dyspozytor planuje na komputerze z Windows, a kierowca podąża za planem na telefonie. TsgcFMXMap przynosi ten sam model, warstwy, znaczniki, kształty i usługi do FireMonkey w systemach Windows, macOS, iOS i Android, więc kod napisany dla mapy VCL przenosi się dalej. TsgcMapLocation odczytuje pozycję urządzenia, więc mapa może się wyśrodkować na użytkowniku i za nim podążać. Bufor kafelków każdej warstwy działa też na urządzeniach mobilnych, więc telefon nadal pokazuje obszary, które już wczytał.
TsgcFMXMap w systemie Windows od Delphi XE6 oraz w systemach macOS, iOS i Android od Delphi 10.4 (macOS ARM od Delphi 11), z tymi samymi kolekcjami co TsgcVCLMapTsgcMapLocation w systemach Windows, Android, iOS i macOSsgcMaps (rdzeń), sgcMapsVCL i sgcMapsFMX, dzięki czemu aplikacja FireMonkey nie ładuje już pakietów VCLPliki, renderowanie i urządzenia mobilne
TsgcWpfMap i TsgcAvaloniaMap wnoszą silnik map .NET do WPF i Avalonia 12 wraz z funkcjami kontrolki WinForms: przesuwanie i powiększanie myszą, dotykiem i klawiaturą, warstwy, znaczniki, kształty, drukowanie, eksport do PDF i UI Automation. Warstwy i znaczniki deklaruje się w XAML z prefiksem sgc, a kolekcja Twojego modelu widoku staje się znacznikami przez ItemsSource, więc dodanie sklepu do kolekcji umieszcza go na mapie, a przeciągnięcie jego znacznika zapisuje nową pozycję z powrotem.
LatitudeMember, LongitudeMember, TooltipMember, PopupMember, ColorMember i DraggableMember odwzorowują Twoje właściwości na znacznikiSelectedItem, Zoom, Bearing, CenterLatitude i CenterLongitude wiążą się dwukierunkowoesegece.sgcMaps.Wpf (net8.0-windows do net10.0-windows) i esegece.sgcMaps.Avalonia (net8.0 do net10.0), oba z bezpłatnym pakietem CommunityPodgląd pokazuje dokładnie to, co dostaje drukarka i PDF.
Drukowanie, podgląd i PDF
Mapa drukuje się na jednej stronie jako obraz bieżącego widoku: ten sam obszar co kontrolka, z jej środkiem, powiększeniem, kafelkami, warstwami, znacznikami i kształtami. Podziałka i informacja o źródle są drukowane, przyciski powiększenia, przełącznik warstw i kompas nie są, a drukowanie nigdy nie przesuwa widoku.
Print pokazuje okno dialogowe drukowania albo drukuje od razu na drukarce domyślnej, a ShowPrintPreview otwiera podgląd z nawigacją po stronach, powiększeniem, ustawieniami strony, drukowaniem i eksportem do PDFPrintSettings przechowuje papier, orientację, marginesy, skalowanie oraz tekst nagłówka i stopki, a korzystają z nich drukarka, podgląd i PDFExportToPDF zapisuje stronę jako jeden oznakowany obraz, domyślnie 192 dpi, z tekstem alternatywnym, który podaje środek, powiększenie oraz liczbę warstw i znacznikówPDFALevel z TsgcUIPDFOptions dodaje PDF/A-2a lub PDF/A-3a do archiwizacji, osobno albo razem z PDF/UADrukowanie i podgląd są we wszystkich wydaniach, także w bezpłatnym wydaniu Community, w VCL, FireMonkey, WinForms, WPF i Avalonia. W FireMonkey drukowanie działa w systemach Windows i macOS, a podgląd i eksport do PDF na każdej platformie. Eksport do PDF wymaga mostka sgcUIPDF i licencjonowanego sgcPDF (pakiet NuGet esegece.sgcUICore.sgcPDF w .NET), więc nie ma go w wydaniu Community.
UI Automation dla czytników ekranu i klawiatura, bez konfiguracji.
Dostępność
sgcMaps udostępnia mapę Microsoft UI Automation wraz z tekstem alternatywnym, znaczniki jako listę i warstwy jako listę, w której każda warstwa zgłasza, czy jest widoczna. Do znaczników można dotrzeć klawiaturą.
Dostępność jest domyślnie włączona w każdej edycji, łącznie z bezpłatną edycją Community, w VCL w każdej wersji Delphi i C++Builder od Delphi 7 do Delphi 13, w FireMonkey w systemie Windows oraz w WinForms, WPF i Avalonia. W Delphi i C++Builder właściwości AccessibleName i AccessibleDescription ustawiają nazwę i opis udostępniane UI Automation, a w .NET robią to standardowa nazwa dostępności i tekst pomocy każdego frameworka. Zobacz raporty zgodności dotyczące dostępności, które nie obejmują jeszcze nowych kontrolek mapy WPF i Avalonia. Obraz mapy jest opisany wyłącznie przez swój środek i powiększenie, a renderer mapy nie stosuje wysokiego kontrastu systemu Windows, ponieważ obraz mapy to kafelki od dostawcy.
sgcMaps w demach pakietu sgcUI: kompletne aplikacje działające offline na wbudowanych danych symulowanych.
48 pojazdów, ich trasy i wielokąt zamknięcia na jednej mapie.
Altamira Fleet →

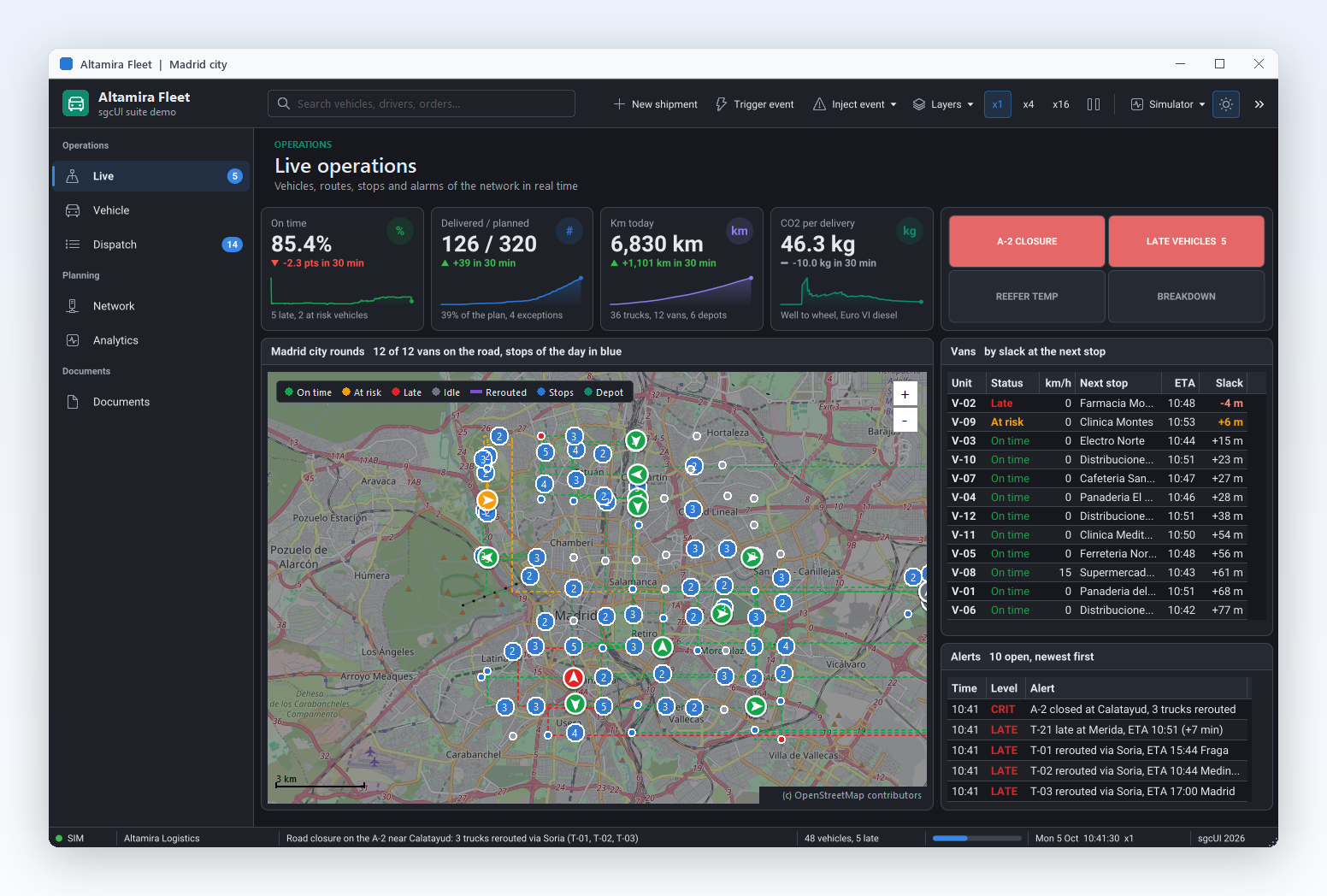

Rundy miejskie i przystanki dostaw na poziomie ulicy.
Altamira Fleet →

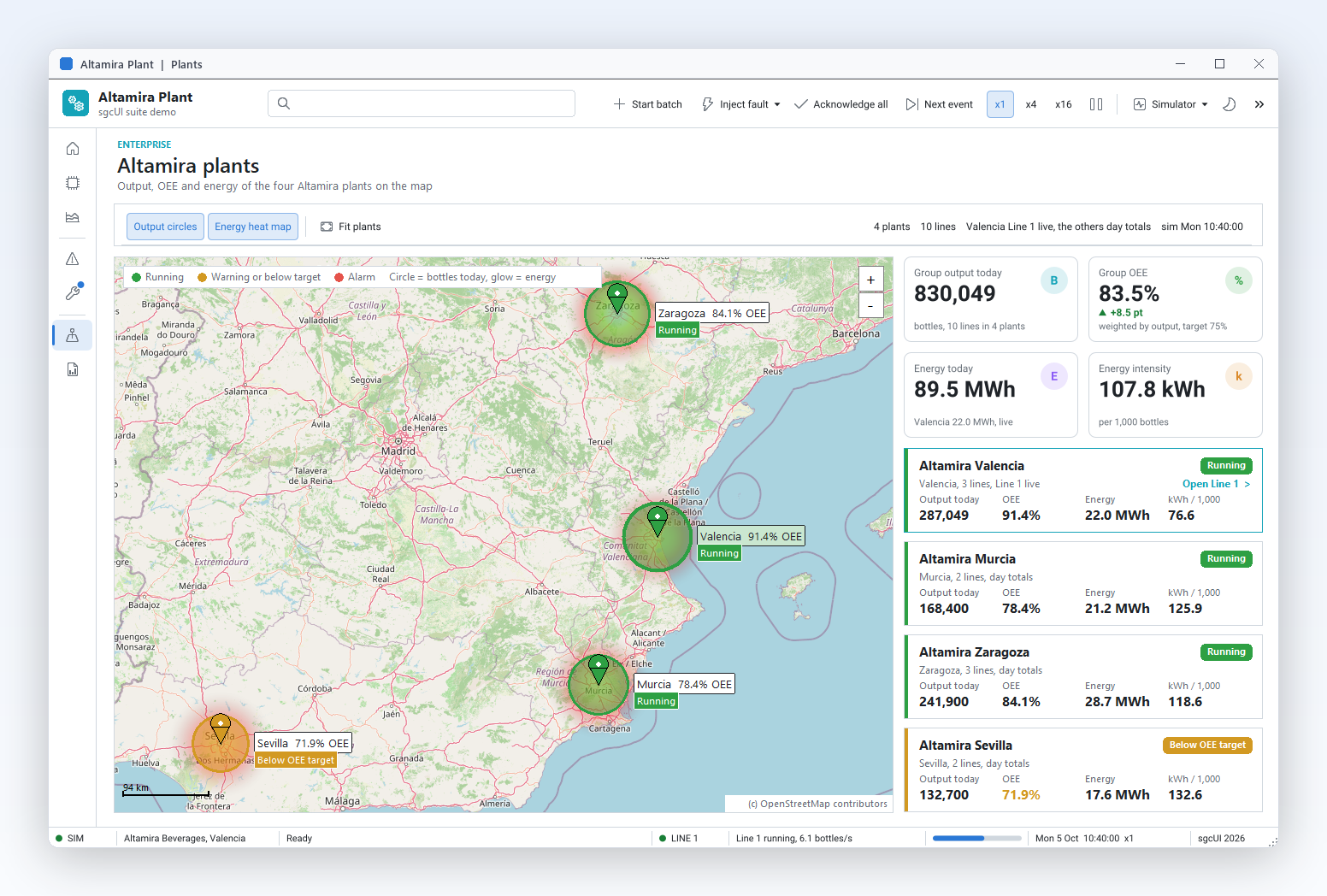

Cztery zakłady jako znaczniki statusu z produkcją na lokalizację.
Altamira Plant →
Lokalizacje projektów jako znaczniki w kolorze statusu RAG.
Altamira PMO →
Technicy i kierowcy potrzebują mapy tam, gdzie zasięg jest słaby. Przygotuj kafelki regionu z wyprzedzeniem, wylicz trasy samochodowe na urządzeniu routerem offline i znajdź adresy geokoderem offline. Po powrocie do biura ten sam kod rysuje zaplanowane trasy i strefy dostaw oraz renderuje PNG każdej trasy do dokumentu dostawy.
Centrum kontroli obserwuje setki pojazdów, maszyn lub czujników naraz. Grupowanie utrzymuje czytelność mapy na poziomie kraju i rozdziela się na pojedyncze pinezki na poziomie ulicy. Mapa cieplna pokazuje, gdzie koncentrują się incydenty, kontrole geofence z punktem w wielokącie zgłaszają alerty, a zdarzenia kliknięcia znacznika otwierają rekord zasobu w twoich własnych formularzach.
Narzędzia do planowania, aplikacje sportowe i oprogramowanie geodezyjne żyją na śladach GPX, warstwach KML i strefach GeoJSON. sgcMaps importuje i eksportuje wszystkie trzy, pokazuje statystyki śladów i kolory wysokości oraz umieszcza wynik na topograficznej mapie bazowej. Kontrolka FireMonkey zabiera te same funkcje na tablet lub telefon w terenie. Statystyki śladu podają łączne podejście i zejście trasy na pierwszy rzut oka.
To samo API w Delphi, C++ Builder i C#: kafelki OpenStreetMap, trzy znaczniki, linia geodezyjna i promień, dopasowane do znaczników i zapisane jako PNG.
Mapa VCL zbudowana w kodzie: buforowana warstwa OpenStreetMap, znaczniki, linia geodezyjna i okrąg, a potem PNG z wynikiem.
uses
SysUtils, Controls, Graphics, sgcMaps_Classes, sgcMaps_Providers,
sgcMaps_Geometry, sgcMaps_VCL;
// OpenStreetMap with cached tiles, three capitals, a geodesic flight line
// and a 300 km radius, fitted to the markers and saved as PNG.
procedure BuildMap(aOwner: TWinControl);
var
oMap: TsgcVCLMap;
oLayer: TsgcMapLayer;
oLine: TsgcMapPolyline;
begin
oMap := TsgcVCLMap.Create(aOwner);
oMap.Parent := aOwner;
oMap.Align := alClient;
oLayer := oMap.Layers.Add;
oLayer.Name := 'OpenStreetMap';
oLayer.Provider := mtpOpenStreetMap;
sgcMapApplyProvider(oLayer);
oLayer.CacheFolder := ExtractFilePath(ParamStr(0)) + 'tile_cache';
oMap.AddMarker(48.8566, 2.3522, 'Paris', 'France');
oMap.AddMarker(52.5200, 13.4050, 'Berlin', 'Germany');
oMap.AddMarker(41.9028, 12.4964, 'Rome', 'Italy');
oMap.MarkerOptions.Clustering.Enabled := True;
oLine := oMap.AddPolyline;
oLine.Geodesic := True;
oLine.Dashed := True;
oLine.Color := clRed;
oLine.AddPoint(48.8566, 2.3522);
oLine.AddPoint(52.5200, 13.4050);
oMap.AddCircle(48.8566, 2.3522, 300000).FillOpacity := 0.15;
oMap.FitToMarkers(40);
oMap.AddLabel(50.7, 8, Format('Paris to Berlin: %.0f km',
[sgcMapDistance(48.8566, 2.3522, 52.52, 13.405) / 1000]));
oMap.SaveToPNG('europe.png', 1200, 800);
end;Ta sama mapa w C++ Builder z wygenerowanymi nagłówkami sgcMaps.
#include <vcl.h>
#include "sgcMaps_Classes.hpp"
#include "sgcMaps_Providers.hpp"
#include "sgcMaps_Geometry.hpp"
#include "sgcMaps_VCL.hpp"
// OpenStreetMap with cached tiles, three capitals, a geodesic flight line
// and a 300 km radius, fitted to the markers and saved as PNG.
void BuildMap(TWinControl *aOwner)
{
TsgcVCLMap *oMap = new TsgcVCLMap(aOwner);
oMap->Parent = aOwner;
oMap->Align = alClient;
TsgcMapLayer *oLayer = oMap->Layers->Add();
oLayer->Name = "OpenStreetMap";
oLayer->Provider = mtpOpenStreetMap;
sgcMapApplyProvider(oLayer);
oLayer->CacheFolder = ExtractFilePath(ParamStr(0)) + "tile_cache";
oMap->AddMarker(48.8566, 2.3522, "Paris", "France");
oMap->AddMarker(52.5200, 13.4050, "Berlin", "Germany");
oMap->AddMarker(41.9028, 12.4964, "Rome", "Italy");
oMap->MarkerOptions->Clustering->Enabled = true;
TsgcMapPolyline *oLine = oMap->AddPolyline();
oLine->Geodesic = true;
oLine->Dashed = true;
oLine->Color = clRed;
oLine->AddPoint(48.8566, 2.3522);
oLine->AddPoint(52.5200, 13.4050);
oMap->AddCircle(48.8566, 2.3522, 300000)->FillOpacity = 0.15;
oMap->FitToMarkers(40);
int iKm = (int)(sgcMapDistance(48.8566, 2.3522, 52.52, 13.405) / 1000);
oMap->AddLabel(50.7, 8, "Paris to Berlin: " + IntToStr(iKm) + " km");
oMap->SaveToPNG("europe.png", 1200, 800, false);

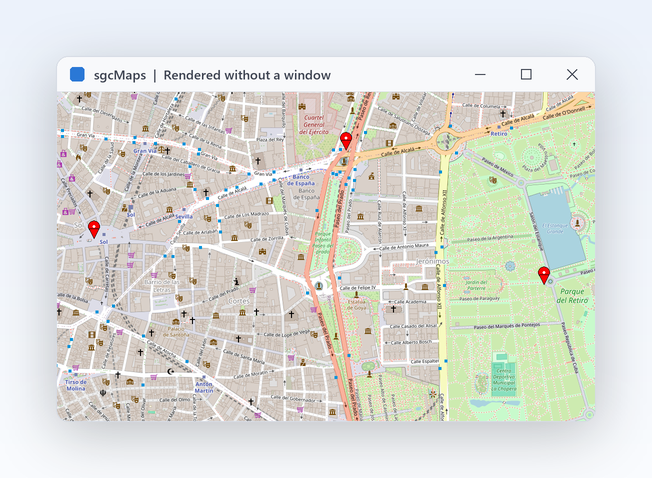

}MapView bez interfejsu renderuje tę samą mapę do pliku PNG, w systemie Windows lub Linux.
using System;
using System.IO;
using esegece.sgcMaps;
using esegece.sgcMaps.Rendering;
// OpenStreetMap with cached tiles, three capitals, a geodesic flight line
// and a 300 km radius, fitted to the markers and saved as PNG (no window).
public static class EuropeMap
{
public static void Render()
{
var oMap = new MapView();
Layer oLayer = oMap.Layers.Add();
oLayer.Name = "OpenStreetMap";
oLayer.Provider = TileProvider.OpenStreetMap;
MapProviders.ApplyProvider(oLayer);
oLayer.CacheFolder = Path.Combine(AppContext.BaseDirectory, "tile_cache");
oMap.AddMarker(48.8566, 2.3522, "Paris", "France");
oMap.AddMarker(52.5200, 13.4050, "Berlin", "Germany");
oMap.AddMarker(41.9028, 12.4964, "Rome", "Italy");
oMap.MarkerOptions.Clustering.Enabled = true;
Polyline oLine = oMap.AddPolyline();
oLine.Geodesic = true;
oLine.Dashed = true;
oLine.Color = MapColors.Red;
oLine.AddPoint(48.8566, 2.3522);
oLine.AddPoint(52.5200, 13.4050);
oMap.AddCircle(48.8566, 2.3522, 300000).FillOpacity = 0.15;
oMap.FitToMarkers(40);
double vKm = MapGeometry.Distance(48.8566, 2.3522, 52.52, 13.405) / 1000;
oMap.AddLabel(50.7, 8, $"Paris to Berlin: {vKm:F0} km");
oMap.RenderToPng("europe.png", 1200, 800);
}
}dotnet add package esegece.sgcMaps.RenderingNakładka WMS i import shapefile wraz z atrybutami w Delphi oraz okno WPF z mapą, warstwą i znacznikiem zadeklarowanymi w XAML.
Przezroczysta nakładka WMS z własną pamięcią podręczną kafelków oraz shapefile, w którym parki są wypełniane na zielono na podstawie tabeli atrybutów. Oba działają we wszystkich wydaniach.
uses
Classes, SysUtils, Graphics, sgcMaps_Classes, sgcMaps_VCL, sgcMaps_Shapefile;
procedure TForm2.AddWMSLayer;
var
oLayer: TsgcMapLayer;
begin
// an overlay drawn by a WMS server
oLayer := sgcVCLMap1.Layers.Add;
oLayer.Name := 'Land use';
oLayer.TileSourceType := mtsWMS;
oLayer.URLTemplate := 'https://maps.example.com/geoserver/wms';
oLayer.WMS.Layers := 'landuse,rivers';
oLayer.WMS.Version := mwv130;
oLayer.WMS.ImageFormat := 'image/png';
oLayer.WMS.Transparent := True;
oLayer.IsBaseLayer := False;
oLayer.Opacity := 0.7;
oLayer.CacheFolder := ExtractFilePath(ParamStr(0)) + 'cache\landuse';
end;
procedure TForm2.ImportLandUse;
var
oShp: TsgcMapShapefile;
begin
oShp := TsgcMapShapefile.Create;
try
// points get the NAME field as popup text (the field must exist)
oShp.LabelField := 'NAME';
oShp.OnItem := ShapefileItem;
// reads landuse.shx, .dbf, .prj and .cpg next to the .shp
oShp.LoadFromFile('C:\Data\landuse.shp', sgcVCLMap1.Markers,
sgcVCLMap1.Polylines, sgcVCLMap1.Polygons);
memoLog.Lines.Add(Format('%d records, %d skipped, fields: %s',
[oShp.RecordCount, oShp.SkippedCount, oShp.Fields.CommaText]));
finally
oShp.Free;
end;
end;
procedure TForm2.ShapefileItem(Sender: TObject; aRecord: Integer;
aAttributes: TStrings; aItem: TCollectionItem);
begin
// aAttributes holds the .dbf row as Name=Value lines
if (aItem is TsgcMapPolygon) and (aAttributes.Values['USE'] = 'PARK') then
TsgcMapPolygon(aItem).FillColor := clGreen;
end;Warstwy i znaczniki TsgcWpfMap deklaruje się w XAML z prefiksem sgc. Kod za formularzem dodaje pamięć podręczną kafelków, linię i trzy zdarzenia.
<Window x:Class="MapQuickStartWpf.MainWindow"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:sgc="https://www.esegece.com/sgcui"
Title="sgcMaps WPF Quick Start" Width="1000" Height="700">
<sgc:TsgcWpfMap x:Name="MainMap" CenterLatitude="40.4168" CenterLongitude="-3.7038" Zoom="14">
<sgc:TsgcWpfMap.Layers>
<sgc:Layer Name="OpenStreetMap" Provider="OpenStreetMap" />
</sgc:TsgcWpfMap.Layers>
<sgc:TsgcWpfMap.Markers>
<sgc:Marker Latitude="40.4168" Longitude="-3.7038" PopupText="Puerta del Sol"
TooltipText="Drag me" Draggable="True" Color="#FFE53935" />
</sgc:TsgcWpfMap.Markers>
</sgc:TsgcWpfMap>
</Window>using System;
using System.IO;
using System.Windows;
using esegece.sgcMaps;
namespace MapQuickStartWpf
{
public partial class MainWindow : Window
{
public MainWindow()
{
InitializeComponent();
// cache the tiles of the layer declared in XAML
MainMap.Layers[0].CacheFolder = Path.Combine(AppContext.BaseDirectory, "tile_cache");
// a line from Puerta del Sol to Retiro Park
Polyline line = MainMap.Map.AddPolyline();
line.AddPoint(40.4168, -3.7038);
line.AddPoint(40.4153, -3.6844);
line.Color = MapColors.Blue;
line.Width = 4;
MainMap.MapClick += (s, e) => Title = $"Click at {e.Latitude:F5}, {e.Longitude:F5}";
MainMap.MarkerDragEnd += (s, e) => Title = $"Dropped at {e.Item.Latitude:F5}, {e.Item.Longitude:F5}";
MainMap.TileError += (s, e) => Title = $"Tile {e.Zoom}/{e.X}/{e.Y}: {e.Error}";
}
}
}dotnet add package esegece.sgcMaps.WpfZ sgcMaps dostarczanych jest jedenaście dem Delphi i osiem dem .NET. Nie ma projektów demo C++ Builder.
Foldery, MBTiles i kafelki online, znaczniki i kształty oraz import GeoJSON, GPX i KML.
Dostawcy i klucze API, grupowanie znaczników, edycja kształtów, mapy cieplne i eksport obrazów.
Wyszukiwanie miejsc, geokodowanie, wskazówki dojazdu, wysokość, strefy czasowe i lokalizacja urządzenia z dostawcami online. Delphi XE8 i nowsze.
Zbuduj indeks GeoNames i graf tras OpenStreetMap, a potem wyszukuj miejsca i wyznaczaj trasy samochodem, rowerem lub pieszo bez sieci.
Program konsolowy, który renderuje mapę do pliku PNG lub BMP bez okna.
Mapa FireMonkey z kafelkami, znacznikami i lokalizacją urządzenia, dla Windows, macOS, iOS i Android. Delphi XE6 i nowsze.
Serwer kafelków wektorowych rysowany wbudowanym stylem lub własnym plikiem stylu, z ostrymi etykietami na każdym poziomie powiększenia.
Mapa FireMonkey stworzona dla telefonów i tabletów: przesuwanie jednym palcem, powiększanie gestem szczypania, duże przyciski powiększenia, Twoja pozycja z okręgiem dokładności i lista miejsc. Delphi 10.4 i nowsze.
Wczytuje dokument capabilities WMS lub WMTS z adresu URL lub pliku, wyświetla listę warstw i dodaje wybraną jako nakładkę na OpenStreetMap, z suwakiem przezroczystości. Delphi 2009 i nowsze.
Otwiera rastrowe lub wektorowe archiwum PMTiles z pliku lub adresu URL, pokazuje jego nagłówek i metadane oraz dodaje je jako warstwę wyśrodkowaną na archiwum. Delphi XE2 i nowsze.
Importuje shapefile wraz z tabelą atrybutów, pokazuje rekord klikniętego znacznika oraz importuje i eksportuje WKT.
SgcMapControl .NET w oknie WinForms z dostawcami, znacznikami i kształtami.
Mapa WPF zadeklarowana w XAML: warstwy bazowe i znaczniki w znaczniku, sklepy powiązane jako znaczniki przez ItemsSource, suwaki powiększenia i obrotu, drukowanie i eksport do PDF.
To samo okno z kontrolką mapy Avalonia 12 i skompilowanymi powiązaniami.
Kontrolka mapy WinForms z warstwą bazową OpenStreetMap i jedną nakładką z usługi WMS lub WMTS: wczytuje dokument capabilities z adresu URL lub pliku, wyświetla listę warstw, dodaje wybraną z suwakiem przezroczystości i pokazuje błędy kafelków.
Kontrolka mapy WinForms z warstwą z rastrowego lub wektorowego archiwum PMTiles, otwartego z pliku lub adresu URL, z nagłówkiem i metadanymi oraz mapą wyśrodkowaną na archiwum.
Kontrolka mapy WinForms importująca shapefile wraz z tabelą atrybutów i rekordem klikniętego znacznika oraz import i eksport WKT nakładek.
Pakiet offline .NET: kafelki, wyznaczanie tras i geokodowanie offline z lokalnych plików danych.
Konsola .NET, która renderuje mapę do PNG przez MapView bez interfejsu, w systemie Windows lub Linux.
Gotowe do uruchomienia pliki wykonywalne każdego produktu sgcUI, nic nie trzeba instalować.
Pobierz sgcUI_bin.zip →Pięć dem QuickStart dla Delphi (VCL) znajduje się w Demos\Maps\00.QuickStart. Przewodnik PDF omawia je krok po kroku: pierwsza mapa ze znacznikami, znaczniki i etykiety dodawane w kodzie, kształty, zdarzenia mapy oraz wyszukiwarka sklepów.
sgcMaps jest częścią sgcUI Enterprise i jest też sprzedawany osobno. sgcMaps jest też zawarty w pakiecie All-Access.
€149 / programista, pełny kod źródłowy, 1 rok aktualizacji.
Kup sgcMaps → Zobacz cennik →Bezpłatna edycja .NET Community (NuGet esegece.sgcMaps.Community, esegece.sgcMaps.Rendering.Community, esegece.sgcMaps.WinForms.Community, esegece.sgcMaps.Wpf.Community, esegece.sgcMaps.Avalonia.Community) ma każdą funkcję oprócz pakietu offline. Pakiet esegece.sgcMaps.Offline jest tylko w edycji Zarejestrowanej. Projekt odwołuje się do pakietów Community albo Zarejestrowanych, nigdy do obu.
| Funkcja | Community (bezpłatna) | Zarejestrowana |
|---|---|---|
| Kontrolki mapy VCL, FireMonkey, WinForms, WPF i Avalonia | ✓ | ✓ |
| Dostawcy kafelków, serwery kafelków HTTP i wektorowych | ✓ | ✓ |
| Warstwy WMS i WMTS | ✓ | ✓ |
| Foldery kafelków z/x/y i bufor kafelków każdej warstwy | ✓ | ✓ |
| Znaczniki, grupowanie, kształty, etykiety i mapy cieplne | ✓ | ✓ |
| Funkcje geometrii | ✓ | ✓ |
| Import i eksport GeoJSON, GPX i KML | ✓ | ✓ |
| Import shapefile, import i eksport WKT | ✓ | ✓ |
| Geokodowanie online, wskazówki dojazdu, miejsca, wysokość i strefy czasowe | ✓ | ✓ |
| Renderowanie statyczne do PNG | ✓ | ✓ |
| Pobieranie kafelków dla pakietów offline | − | ✓ |
| Pliki MBTiles i PMTiles (rastrowe i wektorowe) | − | ✓ |
| Router offline i geokoder offline | − | ✓ |
Kontrolki mapy dla VCL i FireMonkey oraz kontrolka Lazarus LCL czytająca kafelki z dysku.
Layers, Markers, Polylines, Polygons, Rectangles, Circles, Labels i Heatmaps, wspólne dla każdego frameworka.
TsgcMapGeocoder, TsgcMapDirections, TsgcMapPlaces, TsgcMapElevation i TsgcMapTimeZone.
TsgcMapRouteCalculator, TsgcMapOfflineRouter, TsgcMapOfflineGeocoder, TsgcMapGeoIndexBuilder i TsgcMapTileDownloader.
TsgcMapShapefile, TsgcMapWKT, TsgcMapWMSCapabilities, TsgcMapWMTSCapabilities i TsgcMapTileSource_PMTiles.
Lokalizacja urządzenia oraz sgcMapDistance, azymut, punkt docelowy, interpolacja geodezyjna, punkt w wielokącie i upraszczanie linii.
SgcMapControl dla WinForms, TsgcWpfMap dla WPF, TsgcAvaloniaMap dla Avalonia 12 oraz MapView, silnik bez interfejsu renderujący do PNG, także w systemie Linux.
| Cel | Komponent | Platformy |
|---|---|---|
| Delphi 7 do 13, VCL | TsgcVCLMap i model | Win32, Win64 od XE2 oraz ARM64EC w Delphi 13 |
| Delphi XE6 do 13, FireMonkey | TsgcFMXMap | Windows od XE6; macOS, iOS i Android od Delphi 10.4 (macOS ARM od Delphi 11); lokalizacja urządzenia w systemach Windows, Android, iOS i macOS |
| Delphi 10.4 do 13, Linux 64 bit | Niezależny od frameworka rdzeń, bez kontrolki mapy | Źródła kafelków, usługi, formaty plików i dane offline w aplikacjach konsolowych i serwerowych |
| C++ Builder 2007 do 13 | TsgcVCLMap, TsgcFMXMap od XE6 i model | Tylko Windows: Win32, Win64 od XE3 i Win64x w C++ Builder 13, z wygenerowanymi nagłówkami .hpp i bibliotekami statycznymi |
| Lazarus | Kontrolka mapy LCL | Tylko kafelki z dysku, nie pobiera kafelków |
| .NET 8, 9 i 10 | SgcMapControl, TsgcWpfMap, TsgcAvaloniaMap, MapView | WinForms i WPF (net8.0-windows, net9.0-windows, net10.0-windows), Avalonia 12 (net8.0, net9.0, net10.0), PNG bez interfejsu w systemach Windows i Linux |
Pakiety Delphi: sgcMaps zawiera niezależny od frameworka rdzeń, sgcMapsVCL mapę VCL, a sgcMapsFMX mapę FireMonkey, wraz z pakietami czasu projektowania dclsgcMaps i dclsgcMapsFMX. Projekt budowany z pakietami uruchomieniowymi, który wymienia sgcMaps, dodaje sgcMapsVCL lub sgcMapsFMX. Zobacz Pakiety i Platformy.
Nie. Kafelki, znaczniki i kształty są rysowane natywnie przez kontrolkę, więc nie ma widoku webowego, biblioteki JavaScript ani środowiska przeglądarki do wdrożenia.
Nie dla OpenStreetMap, OpenTopoMap i kafelków Esri, ani dla routera i geokodera offline. Kafelki MapTiler, Thunderforest i Stadia oraz komercyjni dostawcy geokodowania i tras wymagają twojego własnego klucza. Każdy dostawca ma własne warunki użytkowania, które twoja aplikacja musi respektować.
Tak. Kafelki mogą pochodzić z folderów z/x/y, bufora każdej warstwy, plików MBTiles lub archiwów PMTiles, trasy z TsgcMapOfflineRouter, a wyszukiwanie adresów z TsgcMapOfflineGeocoder. MBTiles, PMTiles, pobieranie kafelków oraz router i geokoder offline są częścią pakietu offline edycji Registered.
GeoJSON, GPX, KML i WKT z EWKT, do importu i eksportu, oraz shapefile Esri wraz z atrybutami do importu, ze statystykami śladów GPX i kolorami wysokości. Czytnik strumieniowy przetwarza też pliki OpenStreetMap .osm.pbf i XML, w ten sposób budowany jest graf tras offline. Zobacz Formaty plików, Shapefile i WKT.
Model, kontrolka VCL, shapefile i WKT działają od Delphi 7 i C++ Builder 2007. Niektóre funkcje mają wyższe minimum: wyjście PNG, serwery kafelków, WMS i WMTS od Delphi 2009, kafelki wektorowe, PMTiles i router offline od XE2, FireMonkey w systemie Windows i GeoJSON od XE6, MBTiles i geokoder offline od XE7, usługi online od XE8. FireMonkey w systemach macOS, iOS i Android oraz jednostki rdzenia w systemie Linux 64 bit wymagają Delphi 10.4 lub nowszego.
Tak. Warstwa z TileSourceType mtsWMS lub mtsWMTS pobiera swoje obrazy z usługi WMS 1.1.1 lub 1.3.0 albo z usługi WMTS w kodowaniu KVP lub REST, a czytniki capabilities konfigurują warstwę na podstawie opisu usługi. Mapa jest w układzie Web Mercator, więc warstwy WMS są żądane w EPSG:3857, a usługi WMTS wymagają zestawu macierzy kafelków Web Mercator. WMS i WMTS są we wszystkich wydaniach, także w Community. Zobacz WMS i WMTS.
Tak. TsgcWpfMap (NuGet esegece.sgcMaps.Wpf) i TsgcAvaloniaMap (esegece.sgcMaps.Avalonia, Avalonia 12) hostują ten sam silnik co SgcMapControl z WinForms. Warstwy i znaczniki można deklarować w XAML, znaczniki wiązać z kolekcją przez ItemsSource, a widok wiązać dwukierunkowo. Oba są także w bezpłatnej edycji Community. Zobacz Szybki start WPF i Szybki start Avalonia.
Projekty demo są tylko dla Delphi, ale komponenty instalują się w C++ Builder 2007 do 13 i działają tak samo. Zakładka C++ Builder w sekcji kodu powyżej pokazuje tę samą mapę zbudowaną z wygenerowanymi nagłówkami.
Tak. Edycja Community jest bezpłatna dla osób prywatnych i organizacji o rocznych przychodach brutto poniżej 1 mln EUR, zatrudniających nie więcej niż 5 programistów. Ma każdą funkcję oprócz pakietu offline. W .NET pakiety to esegece.sgcMaps.Community, esegece.sgcMaps.Rendering.Community, esegece.sgcMaps.WinForms.Community, esegece.sgcMaps.Wpf.Community i esegece.sgcMaps.Avalonia.Community. WMS, WMTS, shapefile, WKT oraz kontrolki WPF i Avalonia są także w Community. Większe organizacje potrzebują licencji Zarejestrowanej.
Wprowadzenie, Przegląd, Szybki start VCL, TsgcVCLMap, Kafelki i warstwy, Znaczniki i grupowanie, Routing offline, Renderowanie statyczne, WMS, WMTS, PMTiles, Shapefile, WKT, Pakiety, Platformy, Dema.
Przegląd .NET, Szybki start WinForms, Szybki start WPF, Szybki start Avalonia, XAML, Wiązanie danych, Renderowanie bez interfejsu, Dane offline, WMS i WMTS, PMTiles, Shapefile i WKT.
Delphi, C++ Builder i .NET, obejmujące każdy produkt sgcUI.
Umieść mapę w kafelku dashboardu obok kart KPI i wykresów, aby centrum kontroli widziało miejsca i liczby razem.
Poznaj sgcDashboard →
Wyświetl zasoby na mapie w dynamicznej siatce i wyśrodkuj mapę na wierszu wybranym przez użytkownika.
Poznaj sgcGrid →
Wyrenderuj trasę przez SaveToPNG i wydrukuj ją w dokumencie dostawy lub raporcie z incydentu.
Poznaj sgcReports →
