Tout ce dont un panneau d'opérateur a besoin, intégré aux produits sgcUI que tu utilises déjà : un look ISA-101 pour toute la suite, des jauges de réservoir et de symboles de process, des pochoirs P&ID avec états de process en direct et tuyaux en écoulement, une liste d'alarmes ISA-18.2 et un NumPad pour panneaux tactiles.
Le pack HMI n'est pas un produit séparé. Chaque élément vit dans le produit sgcUI qu'il étend, dans les unités, packages et packages NuGet que tu utilises déjà, et suit l'édition de ce produit.
Un seul appel à sgcUIApplyISA101 rend les jauges, graphiques, diagrammes, grilles, éditeurs et tous les autres contrôles sgcUI gris et plats ensemble. Les états normaux restent dans des nuances de gris, et la couleur est réservée aux défauts, aux limites dépassées et aux alarmes.
Produit : sgcUICore. Plateformes : VCL, FireMonkey, WinForms, WPF et Avalonia. Édition : toutes les éditions, Community comprise.
Socle sgcUI →La jauge de réservoir dessine une cuve verticale, une capsule horizontale, un réservoir à fond conique ou une sphère, avec le niveau, une échelle et les limites HH, H, L et LL. La jauge de symboles de process montre une vanne, une pompe, un moteur, un ventilateur, un échangeur de chaleur ou un capteur dans son état : une pompe en marche tourne, un défaut clignote et porte un repère, une vanne en transit a un contour en pointillés.
Produit : sgcGauges. Plateformes : VCL, FireMonkey, WinForms, WPF et Avalonia. Édition : toutes les éditions, Community comprise.
sgcGauges →Le pont sgcGaugesWS alimente les jauges de réservoir et de symboles de process depuis MQTT, WebSocket ou SSE, et son ValueMap convertit les codes de l'installation comme RUNNING ou un bit d'automate en états de symbole. Les jauges prennent aussi leurs valeurs depuis le code ou depuis un jeu de données, et il n'y a aucun pilote OPC UA ou Modbus à installer.
Produit : sgcGauges, pont sgcGaugesWS. Plateformes : VCL, FireMonkey, WinForms, WPF et Avalonia. Édition : Enregistrée, nécessite sgcWebSockets.
Flux du réservoir et du symbole de process →La bibliothèque pid ajoute 56 pochoirs dans le style ISA-5.1 : vannes, pompes, cuves, équipements d'échange thermique, instruments et tuyauterie. TsgcDiagramStatusBinding transforme les valeurs des repères en états de process sur les équipements et en tirets mobiles le long des tuyaux, sous forme de superposition qui n'écrit jamais le document.
Produit : sgcDiagram. Plateformes : VCL, FireMonkey, WinForms, WPF et Avalonia. Édition : Enregistrée.
sgcDiagram →TsgcGridAlarmModel conserve les alarmes avec leurs états ISA-18.2 et leurs priorités de 1 à 4, TsgcGridAlarmLink les affiche dans une grille, et le menu d'alarmes propose Acknowledge, Acknowledge All, Shelve et Unshelve. Les filtres et l'export JSON et CSV sont inclus, et le journal des acquittements enregistre chaque acquittement, mise en attente et remise en service.
Produit : sgcGrid. Plateformes : VCL, FireMonkey, WinForms, WPF et Avalonia. Édition : toutes les éditions, Community comprise. Le journal des acquittements est Enregistrée.
sgcGrid →Un panneau tactile n'a pas de clavier. Le NumPad saisit un nombre dans le champ numérique, le champ monétaire, les jauges bouton rotatif et curseur et un champ standard, avec des touches assez grandes pour un doigt ou un gant. Ancre un pavé sur la fiche, ou attache un pavé déroulant à un contrôle. La cible n'a besoin d'aucun code.
Produit : sgcEditors. Plateformes : VCL, FireMonkey, WinForms, WPF et Avalonia. Édition : toutes les éditions, Community comprise.
sgcEditors →Delphi 7 à Delphi 13 avec VCL, FireMonkey à partir de Delphi XE6, C++Builder, et .NET WinForms, WPF et Avalonia.
Le pack montre le process, ton application dialogue avec l'installation.
sgcUIApplyISA101 une fois au démarrage de l'application, et tous les contrôles sgcUI passent au schéma gris ISA-101.pid et dessine les réservoirs, pompes, vannes et instruments comme des nœuds de pochoir et les tuyaux comme des connecteurs. Donne à chaque nœud et à chaque tuyau le repère qu'il affiche.RaiseAlarm et ClearAlarm quand ses propres limites sont franchies, et l'opérateur acquitte et met en attente les alarmes dans la grille.ValueMap convertit les codes de l'installation comme RUNNING ou un bit d'automate en états de symbole.Il n'y a pas de pilote OPC UA ou Modbus. Ton application apporte les valeurs depuis ses propres pilotes, une base de données ou le pont sgcGaugesWS, et elle décide quand une alarme est déclenchée : le modèle d'alarmes conserve les alarmes et leurs états, il ne surveille pas les limites des repères. Aucun élément n'a besoin de sgcHTML ou de sgcWebSockets, sauf le pont sgcGaugesWS.
Le pack suit les idées de trois normes ISA. Il donne à une application un point de départ solide, mais la conformité dépend de toute l'IHM : son guide de style, sa philosophie d'alarmes et la façon dont l'installation est conçue.
| Norme | Sujet | Ce que fait le pack |
|---|---|---|
| ISA-101 | Interfaces homme-machine pour l'automatisation des process | Le préréglage applique l'approche à haute performance : un fond gris et des équipements discrets, si bien que la couleur ne ressort que pour les états anormaux et les alarmes. |
| ISA-18.2 | Gestion des systèmes d'alarmes | Le modèle d'alarmes utilise ses états d'alarme (active non acquittée, active acquittée, retour à la normale non acquitté, normale, mise en attente et supprimée), les priorités de 1 à 4 et les actions de l'opérateur Acknowledge, Shelve et Unshelve. La rationalisation des alarmes et le choix de leurs limites restent du ressort de l'application. |
| ISA-5.1 | Symboles et identification de l'instrumentation | Les pochoirs P&ID dessinent les symboles courants d'équipements et d'instruments dans son style, y compris les bulles d'instruments avec leurs lignes de localisation. C'est un ensemble pratique de symboles, pas la norme complète. |

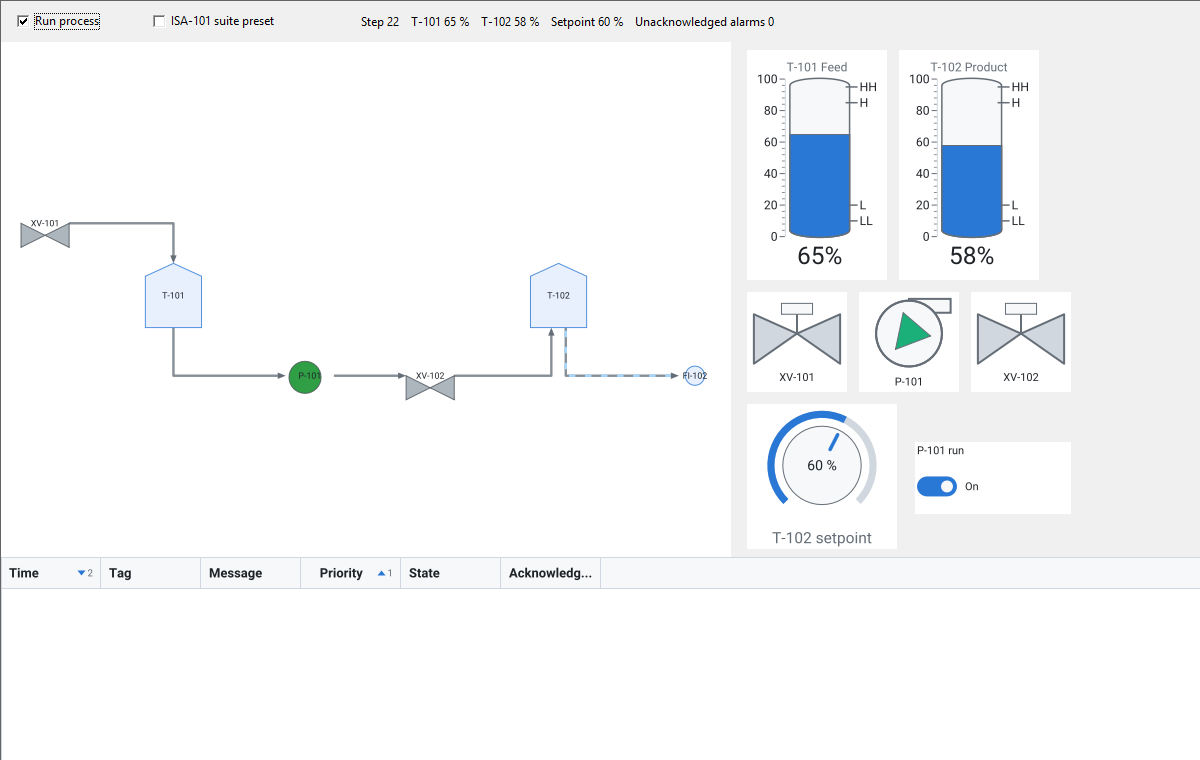

Un petit parc de réservoirs, piloté par un simulateur
La démo de suite HMI construit un écran de process avec le pack : un P&ID dont les pompes, vannes et tuyaux suivent le process, deux jauges de réservoir, trois jauges de symboles de process, un bouton de consigne avec un NumPad, un interrupteur de pompe et une liste d'alarmes ISA-18.2 avec son menu, le tout piloté par un simulateur déterministe.
sgcUIHMI --test result.txt pour ses 31 auto-vérifications, une ligne PASS ou FAIL chacuneProduits sgcUI inclus
Voir aussi les autres démos de la suite sgcUI.
Chaque élément suit l'édition de son produit. Les packages .NET Community laissent de côté les mêmes parties que les builds Delphi Community.
| Élément | Produit | Community | Enregistrée |
|---|---|---|---|
| Préréglage de suite ISA-101 | sgcUICore | ||
| Jauges de réservoir et de symboles de process | sgcGauges | ||
Données en direct pour les jauges de réservoir et de symboles de process, avec ValueMap (pont sgcGaugesWS, nécessite sgcWebSockets) | sgcGauges | — | |
| Pochoirs P&ID, états de process et tuyaux animés | sgcDiagram | — | |
| Modèle d'alarmes, liaison d'alarmes et menu d'alarmes, avec filtres et export JSON et CSV | sgcGrid | ||
| Journal des acquittements d'alarmes | sgcGrid | — | |
| NumPad pour panneaux tactiles | sgcEditors |
Dans la suite sgcUI, sgcGrid et sgcEditors sont dans toutes les éditions, sgcGauges à partir de Professional et sgcDiagram à partir de Enterprise. Chaque produit est aussi vendu seul, pour Delphi et pour .NET. Voir la matrice des fonctionnalités et les tarifs.
Lis la rubrique d'aide sur le pack HMI
Pages produit : sgcGauges, sgcDiagram, sgcGrid, sgcEditors et la suite sgcUI.
